唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用

来源:bmybim  时间:2022-05-11 16:45

一、项目概况

唐山市全域治水清水润城县区工程PPP项目,位于“北方水城”河北省迁安市。主要涉及“河道综合治理工程”、“水源涵养及供水工程”、“乡村振兴”水环境综合整治工程。总投资约22.19亿元,合同工期为建设期3年,运营期22年。本项目“水源涵养及供水工程”,主要为“滦河工业供水工程首部提水泵站”工程和“净水厂”工程。“滦河工业供水工程首部提水泵站”工程。主要由引水口段、穿堤段、场区段和输水管线组成。

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图1)

二、项目重难点

 1、项目工艺复杂、工期紧、任务重,涉及防水、机电、钢结构、幕墙、精装修等诸多专业分包单位、交叉作业多,如何做到工序安排合理穿插尤为重要。

 2、本项目存在大跨度钢桁架施工,施工难度较大,工艺管线系统多,设备复杂。

 3、图纸变更多,版本统一更新难,工程浩大,结构复杂,专业繁多,图纸变更非常频繁。



三、BIM应用

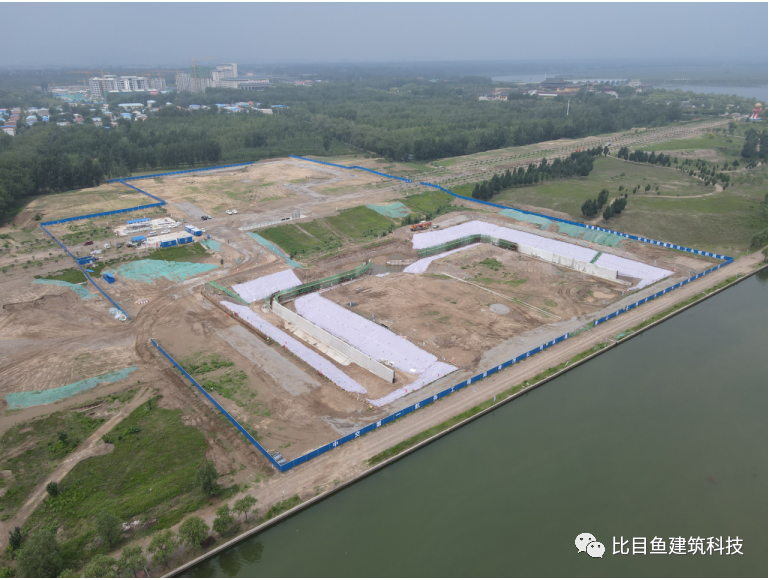

1、现场航拍

采用无人机对施工现场进行测量监控及进度管理,让项目更全面的了解施工进度,制定更合理的进度管理计划。

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图2)

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图3)

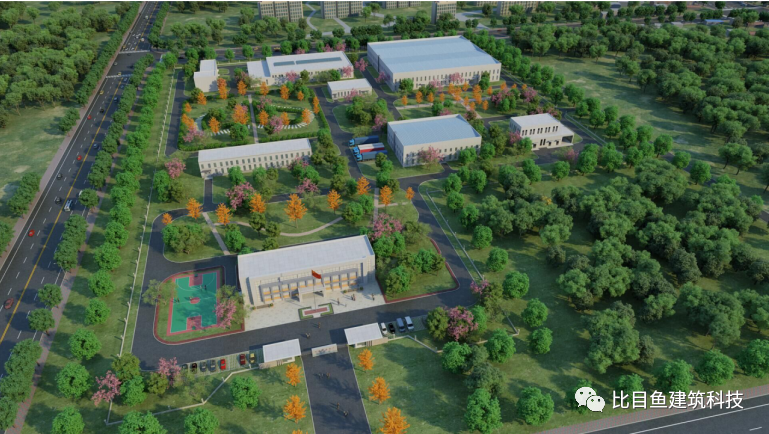

2、场布建模

利用BIM三维可视化优势,对现场基础施工阶段以及主体施工阶段现场平面布置进行三维可视化建模,通过模型直观的发现初步布置存在不合理的地方,及时调整,最终达到合理利用现场空间,临时设施布置合理美观,为项目打造施工文明工地奠定了良好基础。

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图4)

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图5)

                       三维场布

3、图纸审查

BIM团队在前期建模过程中,通过对各专业的图纸的梳理和建模,会发现图纸在一系列的图纸标注,遗漏等问题,在工程建模过程中,以统一格式进行问题记载,并在项目图纸会审专项会议时,进行统一交底。

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图6)

4、BIM模型搭建

本项目以REVIT为建模平台,进行各专业模型搭建,包含建筑、结构、机电、幕墙、钢结构并对复杂节点深化设计,满足施工要求。

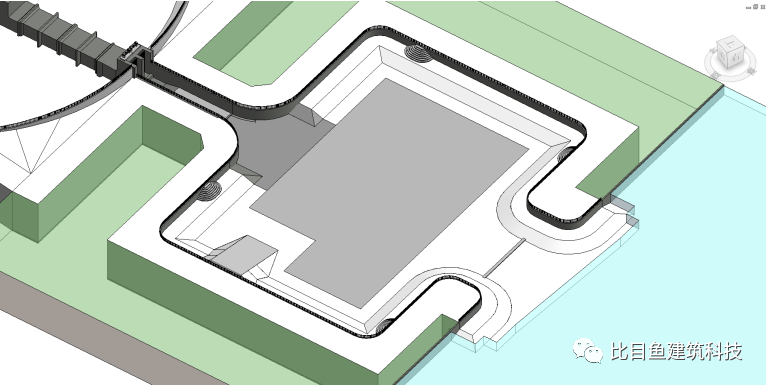

(1) 引水口

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图7)

(2) 矩形槽、引水闸

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图8)

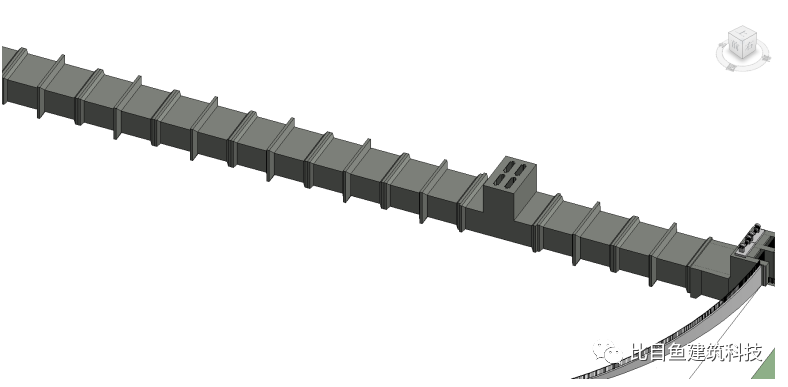

(3) 引水涵洞、排气井

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图9)

(4) 拦污段、检修间、进水池、泵房、流量计井、泄水井、 原水输送管道

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图10)

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图11)

(5) 清水池

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图12)

(6) 浓缩池

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图13)

(7) 絮凝沉淀池

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图14)

(8) 总体模型

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图15)

(9) 碰撞检查

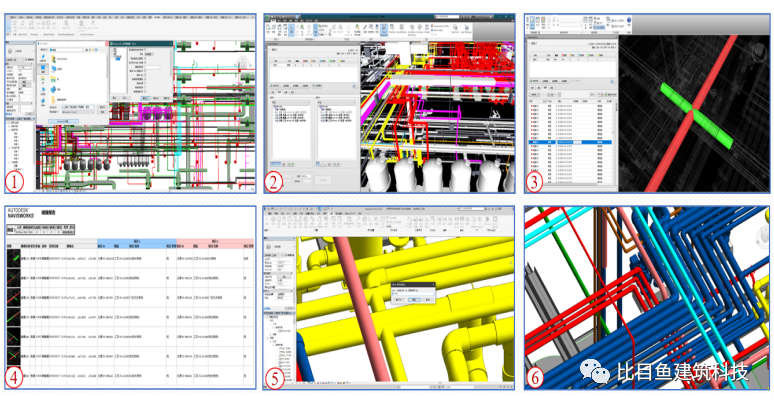

利用BIM软件平台的碰撞检测功能,实现建筑与结构、结构与暖通、机电安装以及设备等不同专业之间的碰撞,加快各专业管理人员对图纸问题的解决效率,并形成碰撞报告

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图16)

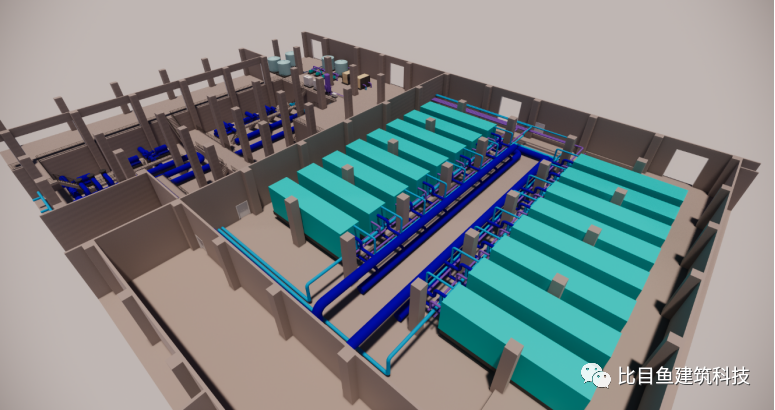

10)管综优化

  综合排布机电各专业管线,协调机电与土建、精装修专业的施工冲突。合理布置设备位置,保证设备的运行维修、安装等工作有充足空间完成各种管线的检修和更换工作。

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图17)

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图18)

四、BIM应用总结

1、通过建模前置,在施工前发现并解决图纸问题,避免了大量的返工;

2、BIM深化设计确保了设计的合理性,技术可靠性,可实施性;

3、BIM为我们展现了三维视觉化效果,提供了新的工作思路。通过BIM进行深化,在部分工作中用BIM三维可视化取代二维平面化,控制项目成本;

4、经过项目前阶段的实际应用,我们积累了大量的经验,为项目后期及公司进一步推进BIM在施工中的应用打下了坚实的基础。

唐山市全域治水清水润城县区工程PPP项目迁安市工程BIM技术应用(图19)
