合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用

来源:bmybim  时间:2023-04-17 09:19

      项目名称

合肥市妇幼保健院和口腔医院滨湖分院项目

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图1)

      项目概况

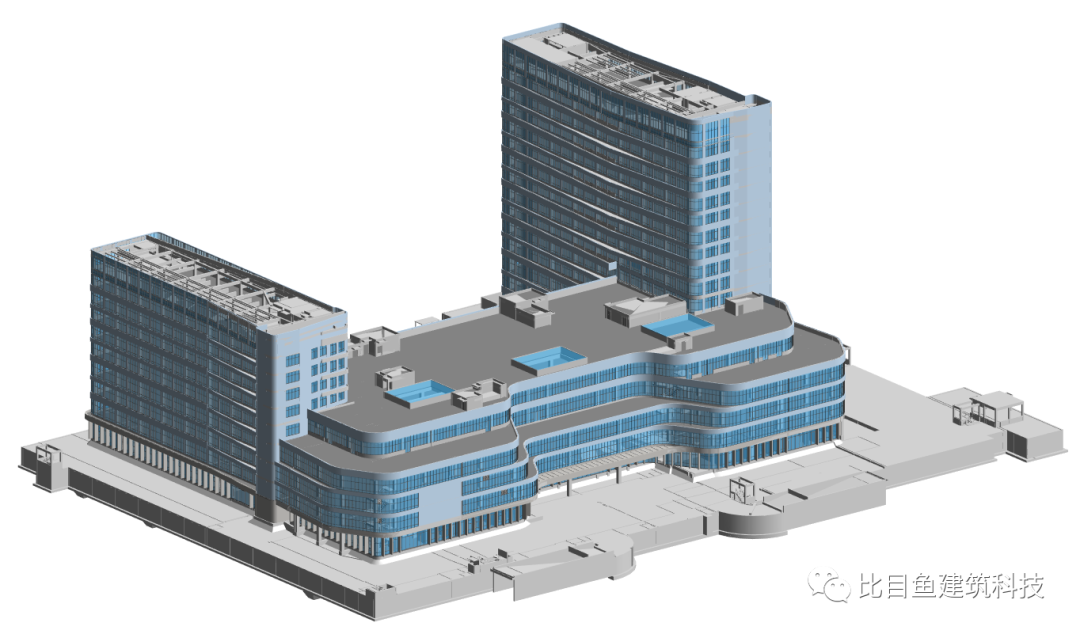

 安徽比目鱼建筑科技有限公司承接本项目BIM全过程咨询,该项目位于合肥市滨湖新区,云谷路与玉龙路交口东北。项目主要由综合楼、地下室(地下车库、餐厅及厨房设备用房)以及零星工程(门卫、医废垃圾房、污水处理站、生活垃圾房)组成。项目总建筑面积87000平方米,其中地上建筑面积65000平方米,地下建筑面积22000平方米,施工总包单位上海宝冶集团有限公司。

      项目重难点

1、本项目场地狭小,工期要求紧,要在短时间内完成施工对总包各项能力提出了较高要求。

2、本工程安全文明施工要求高,如何减少施工过程对周边环境的影响,确保施工顺利进行,也是本工程难点之一。

3、本工程机电专业多,除常规设备管线外,还包含各类医疗气体专业工艺管道,涉及的专业施工较多,如何做到工序安排合理穿插尤为重要。

4、设计图纸信息不完善,设计变更多,深化设计方案需及时修改完善。

5、本工建筑品质要求高,确保“黄山杯”,争创“鲁班奖”。

      BIM应用

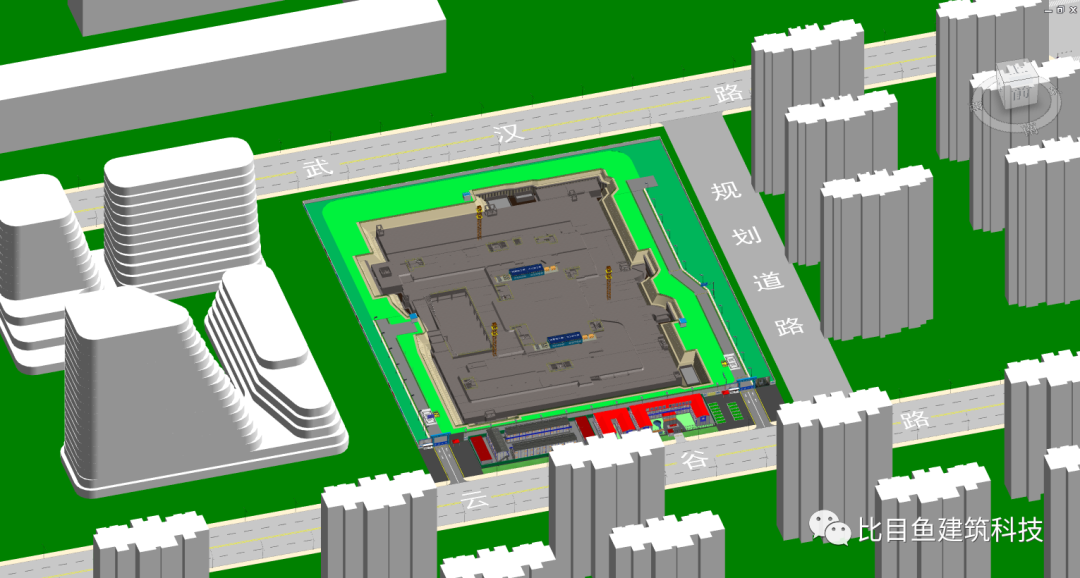

1、三维场布

为了更好地进行场地策划,本项目依据二维施工场布图纸,建立三维场布模型,根据三维模型,调整场地布置,合理优化空间,满足各专业材料堆放与周转,使现场文明施工更加规范美观。

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图2)

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图3)

2、BIM各专业建模

项目以Revit平台为基础,分专业创建中心文件和工作集。建模范围包括:建筑、结构、机电模型等,模型建立精细度不低于LOD400。

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图4)

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图5)

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图6)

3、图纸审查

项目建模过程中,对图纸出现的错误及各专业合模后出现的冲突问题进行汇总记录,并召开协调会进行内部图审。

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图7)

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图8)

4、碰撞检查

考虑后期二次装修,在各专业管线排布合理美观的前提下,对净空要求高。通过碰撞检查,找出有效碰撞点并进行优化排布,从而达到可指导施工,并减少返工等。

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图9)

5、管线优化

针对前期建模中发现的图纸问题,以及全专业模型进行碰撞检查发现的碰撞问题,进一步按照修改意见进行模型的优化修改,并生成管综优化报告,提交业主审核确认,用于指导施工。

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图10)

6、净高分析

通过整合机电管线模型与土建模型,对地下室、房间、走道等净高要求较高的区域进行净高检查、分析。

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图11)

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图12)

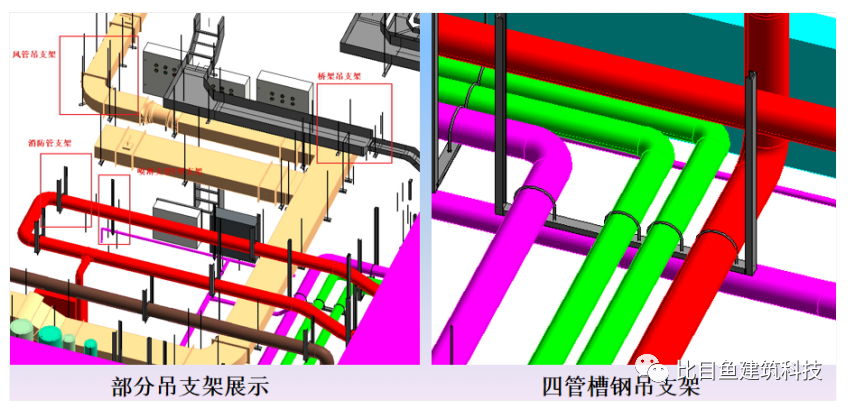

7、综合支吊架深化

按照支吊架设计要求和相关规范标准,结合现场实际条件合理放置吊支架。

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图13)

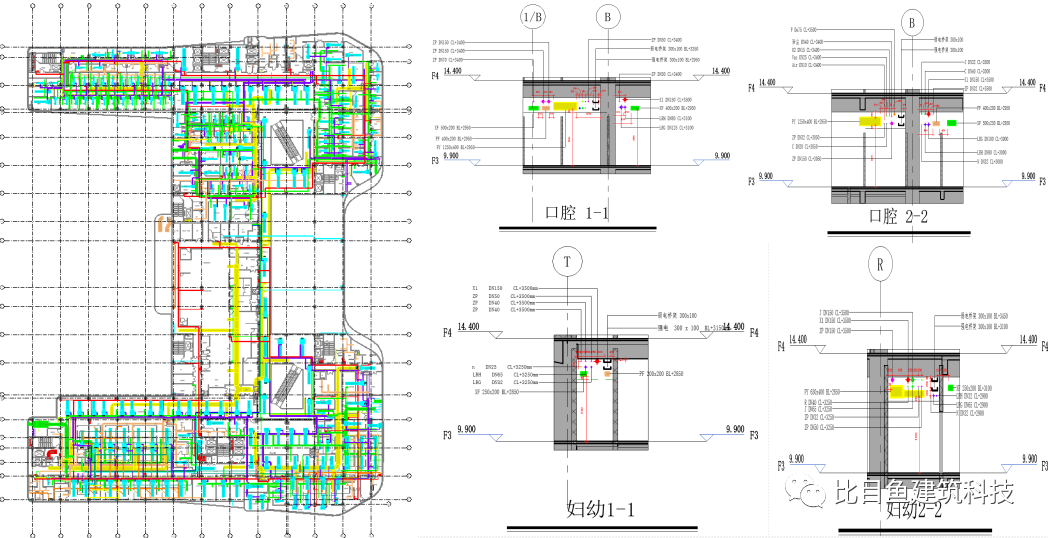

8、管综深化出图

基于优化后的BIM信息模型,进行管综出图,包括所有专业综合在一起的BIM管综图,以及单专业BIM图纸,用于指导施工人员进行管线设备安装。

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图14)

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图15)

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图16)

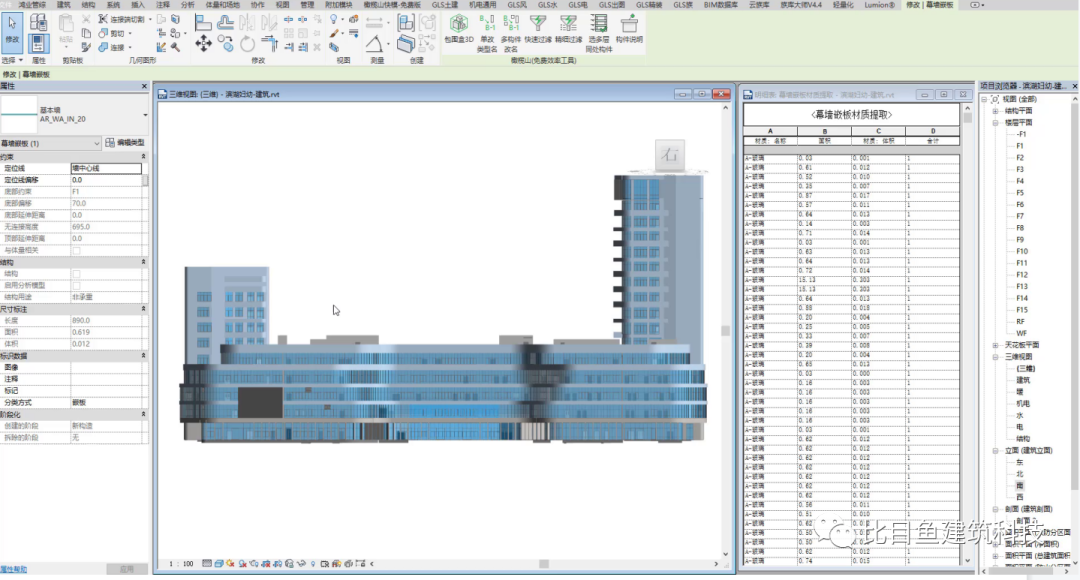

9、幕墙深化

利用BIM技术对幕墙专业建模,通过幕墙网格划分深化,使得外立面对缝美观,节约用料、同时快速出具幕墙嵌板玻璃工程量。

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图17)

10、工程量统计

BIM技术在实施过程中,模型会伴随项目变更反复修改,不断优化。基于优化模型,利用REVIT软件自带的工程量清单工程出具本项目的工程量清单,指导现场下料。

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图18)

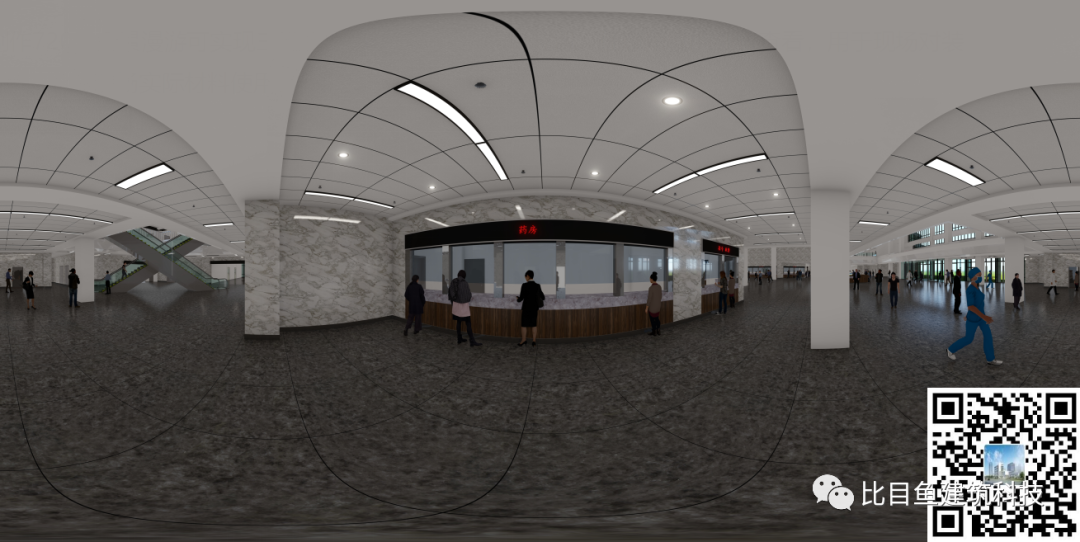

11、精装深化

依据精装图纸、进行内装精细化建模,并优化所有灯具、风口、烟感、喷头等机电末端点位,确保施工无碰撞;通过720云全景漫游可实现三维实时渲染场景下的任意位置、任意角度的细致查看,用于现场对装修实际效果及现场实际材料使用总体把控。

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图19)

合肥市妇幼保健院和口腔医院滨湖分院项目在施工中的BIM技术综合应用(图20)

总结

BIM技术应用大大提升了现场复杂施工工艺的交底难度,规避了潜在的风险,项目在前期建模阶段发现图纸问题132处,并提前实现变更,有效的避免了工程返工和工期浪费;机电优化阶段,解决有效碰撞89处;初步估算项目总体节约返工成本178万,节约材料156万,节约工期22天,为项目创造了有利履约条件。
